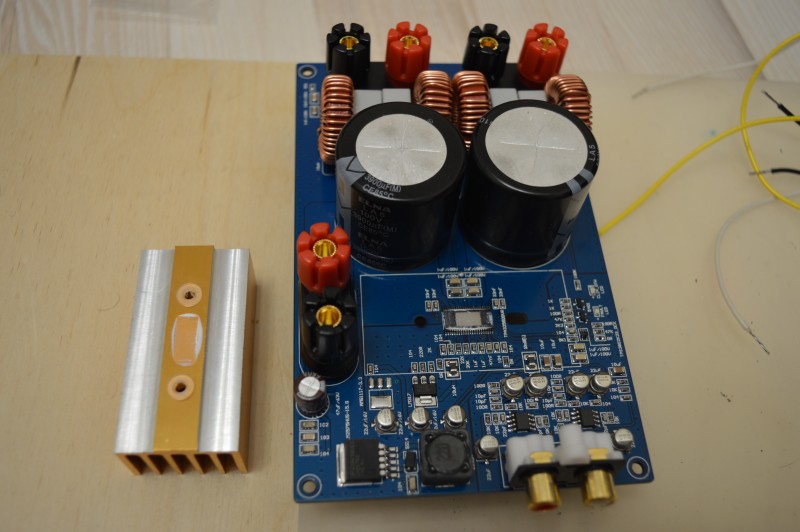

Почитав иностранные форумы по TPA3255, примерно составил список, что хорошо бы привести в порядок, чтобы плата зазвучала. Итак, тезисно. dsc 7865

  1. Однозначно нуЖно менять ОУ. На какие, не совсем понятно. Вот мой примерный список кандидатов: lme49720, OPA2134, OPA2604. Увы, их так просто менять не получится. Нужно определяться.
  2. Нужно менять индуктивность около импульсного стабилизатора. Вместо 220 ставить 221.
  3. Нужно придумать, что делать с самим стабилизатором LM2575S - у него максимальное напряжение работы 40В. На плате стоят другие буквы. Но китайцы зажлобили и поставили что подешевле. Сколько он проживёт при 48 - никто не знает. По-хорошему, нужно менять его на LM2575HVS-15.
  4. Желательно поменять индуктивности на выходе на что-то вроде
  5. CoilCraft VER2923-103. Тоже немного денег стоят. Но тут вопрос сложнее. Их нужно ждать и нужно их как-то установить.
  6. Желательно поменять рад конденсаторов вокруг стабилизаторов и ОУ. У китайцев много полимеров на 22мф и они их пихают, куда могут и не могут. Около ОУ хорошо бы просто хорошие конденсаторы. Можно небольшую ёмкость - от 10uF. А за стабом Low ESR, но чтобы не меньше 0,05 оМов, иначе могут быть проблемы со стабильностью работы LM2575.
  7. Стабилизатор LM317 - там другая беда. Стоит маркировка 2к около резистора, а по факту у некоторых 2к2 там (в старой ревизии?). Я проверил по своим фото, у меня там 202. Иначе вместо 12В имеем под 14. А это крайне критично. Это напряжение идёт на VDD , GVDD_AB, GVDD_CD.
  8. Рядом с выходными дросселями стоят конденсаторы на 470nF. Это на 8 Омов. 1uF - на 4. Можно попробовать поставить нечто среднее. Говорят, что с 1uF нагрев меньше всей платы.
  9. Большие банки по питанию по даташиту 1000uF Low ESR. Огромной ёмкости там не требуется, но нужно, чтобы Low ESR. Мне не удалось от нечего делать выпаять одну на замер. Не так-то просто это.Там стоит явный фейк, никакие не Elna, так что в идеале поменять.
  10. Толкуют, что звук лучше. Чем выше питание. 48 - оптимально, а 50-51 якобы лучше по звуку. Но вспоминаем о пункте №3.

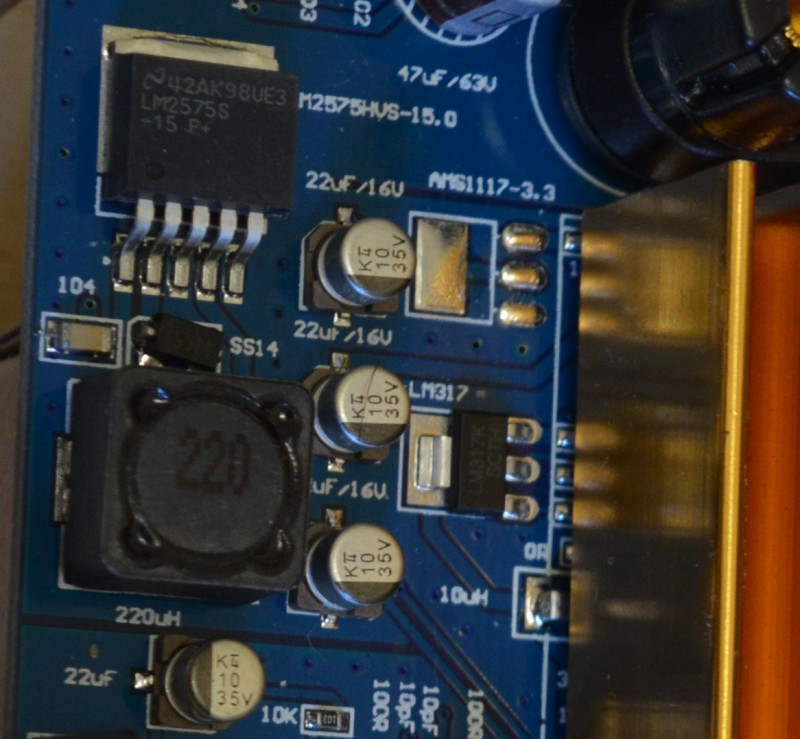

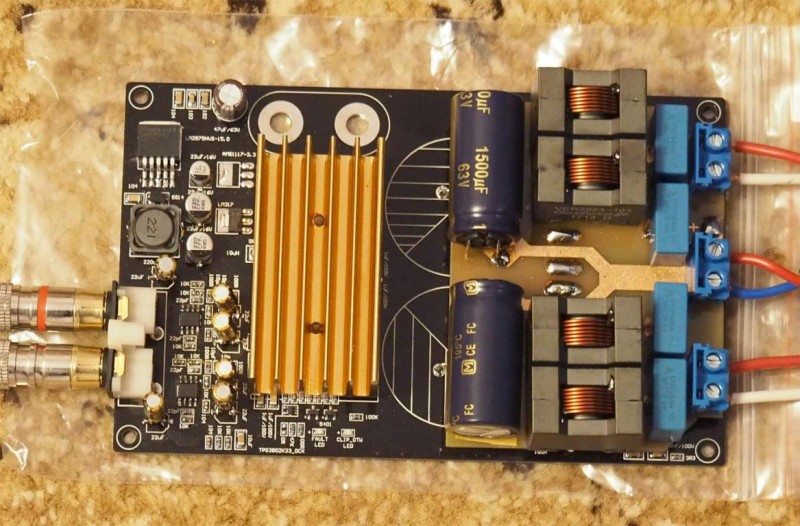

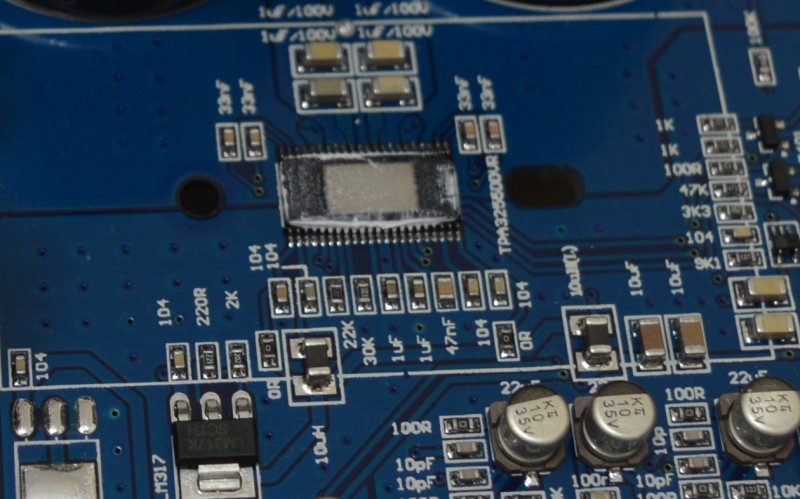

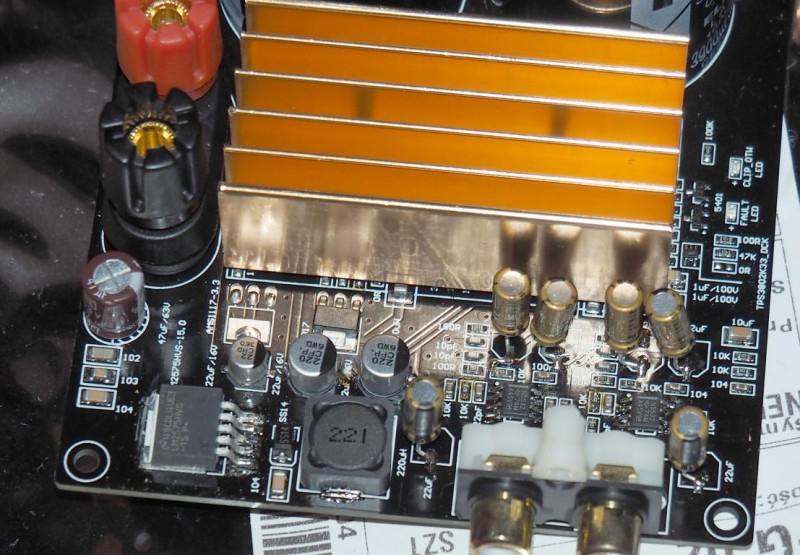

Фото моей платы: dsc 7867 dsc 7866 Фото доработок с польского форума: tpa3255 pol2 tpa3255 pol1 Его платы для выходного каскада в pdf: общий вид низ верх Видео работы усилителя. Винил.
